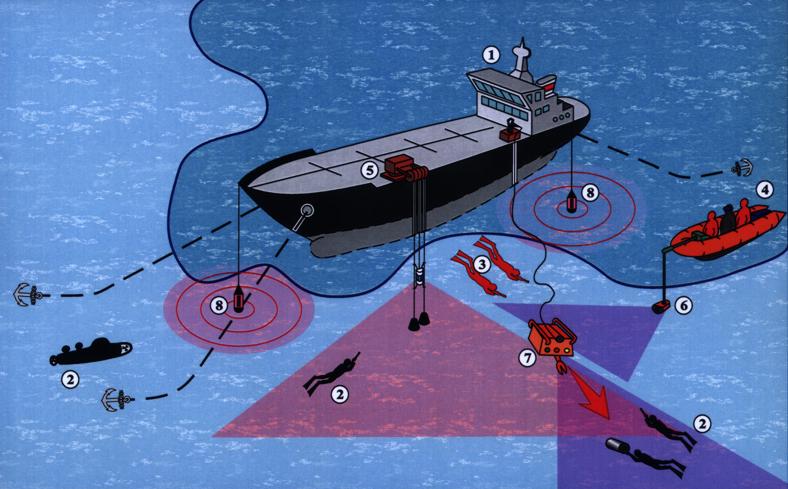

Схема организации охраны нефтеналивного танкера (отдельно стоящего на якоре судна) со стороны акватории

Условные обозначения

Объекты охраны

[1] нефтеналивной танкер (отдельно стоящее на якоре или бочках судно) и его экипаж

Вероятная модель нарушителя (диверсионного средства)

[2] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[2] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[2] мини-подводная лодка с диверсионно - террористической группой боевых пловцов
[2] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства

Подразделения охраны

[3] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружием
[4] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных пловцов

[5] мобильная погружная гидроакустическая станция (гидролокатор) секторного обзора со спуско-подъемной установкой
[6] мобильная гидроакустическая станция (гидролокатор) направленного действия (секторного обзора)
[7] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[8] судовая погружная гидроакустическая станция (гидролокатор) кругового обзора.
